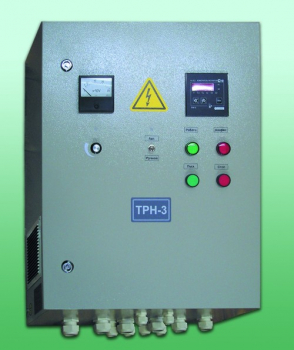

Тиристорный регулятор напряжения ТРН

Описание

Тиристорный регулятор напряжения (ТРН-3) предназначен для плавного регулирования (изменения) действующего напряжения на активной нагрузке в стандартной сети  380В, 50 Гц.
•  Два метода управления силовыми тиристорами:  фазоимпульсный; числоимпульсный.
•  Регулирование выходного напряжения:
- ручное (с помощью внешнего переменного резистора);
- дистанционное (универсальный аналоговый вход 4...20 мА / 0...10 В);
- автоматическое от встроенного ПИД-регулятора.
•  Дискретные входы для управления режимом работы ТРН-3.
•  Дискретные выходы для сигнализации состояния ТРН-3 и управления внешними устройствами.
•  Контроль температуры охладителя, регулирование производительности системы принудительного охлаждения.
•  Блок индикации и управления.
•  Тип нагрузки – активный (ТЭНы, лампы накаливания, нелинейные нагревательные элементы).
•  Модификации: ТРН-1-25 (для однофазной сети показана на рис.2); ТРН-3 (для трёхфазной сети показана на рис.3).
•  Схема соединения (для ТРН-3): “звезда” с рабочей нейтралью; “звезда” с изолированной нейтралью”; “треугольник”.
•  Конструктивное исполнение: на несущем охладителе (IP00, IP20); в дополнительной защитной оболочке  - корпусе (IP20, IP54)

 Область применения тиристорных регуляторов ТРН-3:
- линии производства лаков, красок, пластмасс, пищевых продуктов, стройматериалов;
- электрические печи различного назначения;
- электрообогрев трубопроводов, бункеров, сосудов, прессов;
- окрасочные и сушильные камеры;
- системы электроотопления (котлы, бойлеры, парогенераторы, воздуходувки и пр.);
- электрообогрев необслуживаемых объектов, строительный электрообогрев;
- системы подогрева нефти, мазута, битума;
- электрообогрев промышленных объектов и установок, теплиц, хранилищ, грунта, электрошкафов;
- системы автоматизации управления энергохозяйством и технологическими процессами с возможностью интеграции в действующие АСУТП;
- системы электроосвещения.
